ZY-DL1000高压电缆的环流、局放、温度、震动在线监测系统

ZY-DL1000高压电缆在线监测系统由各类传感器、前端就地信号采集单元、后台监控主机系统组成,每个检测单元包括:就地数据采集通讯IED一台,环流监测传感器,温度监测传感器(也可更换为分布式光纤温度在线监测装置),高频电流监测传感器、震动监测传感器。前端就地信号采集单元,可直接接入各网省公司、地市公司的高压电缆专业精益化管理综合平台;也可接入臻远电气有限公司的ZY-DL1000后台监控主机系统,再由ZY-DL1000后台监控主机系统接入高压电缆专业精益化管理综合平台。ZY-DL1000后台监控主机系统可以接入多条线路的监测数据,系统界面满足GB50217-2007电力工程电缆设计规范要求。前端就地信号采集单元与高压电缆专业精益化管理综合平台/后台监控主机之间可采用光纤/4G/网线等通讯手段,满足TCP/IP、RS485、61850等通信规约、协议。可依据客户要求灵活配置监测项,局放、环流、温度、震动监测可选。  系统配置如下:序号名称型号单位数量备注1高压电缆在线监测系统ZY-DL1000套1 1.1后台监控主机系统ZY-DL1000套1包含屏柜、服务器、通讯模块,可接入多条线缆监测数据1.2前端就地信号采集单元 套1对应一组中间头或者端头1.2.1电缆环流监测变送器/只43相接地线及回流线1.2.1电缆接头温度变送器/只7单点测温,也可更换为分布式测温系统1.2.1电缆高频电流传感器/只3每相一只1.2.1电缆外绝缘护套震动传感器/只3每相一只1.2.1CT取电模块/套1根据现场情况选配1.3安装辅材/套1包含工程所需电源电线、通信电线等

所属分类:

产品中心

关键词:在线监测系统 | 局放检测


联系我们

产品描述

ZY-DL1000高压电缆在线监测系统由各类传感器、前端就地信号采集单元、后台监控主机系统组成,每个检测单元包括:就地数据采集通讯IED一台,环流监测传感器,温度监测传感器(也可更换为分布式光纤温度在线监测装置),高频电流监测传感器、震动监测传感器。

前端就地信号采集单元,可直接接入各网省公司、地市公司的高压电缆专业精益化管理综合平台;也可接入臻远电气有限公司的ZY-DL1000后台监控主机系统,再由ZY-DL1000后台监控主机系统接入高压电缆专业精益化管理综合平台。ZY-DL1000后台监控主机系统可以接入多条线路的监测数据,系统界面满足GB50217-2007电力工程电缆设计规范要求。

前端就地信号采集单元与高压电缆专业精益化管理综合平台/后台监控主机之间可采用光纤/4G/网线等通讯手段,满足TCP/IPRS48561850等通信规约、协议。

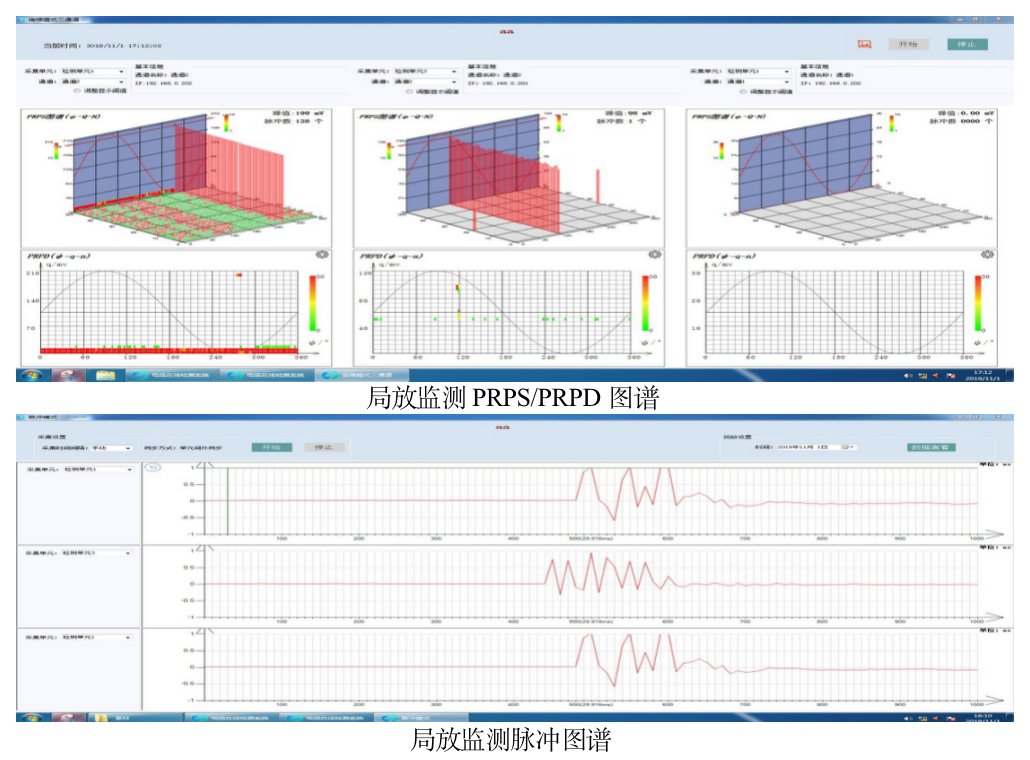

可依据客户要求灵活配置监测项,局放、环流、温度、震动监测可选。





系统配置如下:

序号

名称

型号

单位

数量

备注

1

高压电缆在线监测系统

ZY-DL1000

1



1.1

后台监控主机系统

ZY-DL1000

1

包含屏柜服务器通讯模块可接入多条线缆监测数据

1.2

前端就地信号采集单元



1

对应一组中间头或者端头

1.2.1

电缆环流监测变送器

/

4

3相接地线及回流线

1.2.1

电缆接头温度变送器

/

7

单点测温也可更换为分布式测温系统

1.2.1

电缆高频电流传感器

/

3

每相一只

1.2.1

电缆外绝缘护套震动传感器

/

3

每相一只

1.2.1

CT取电模块

/

1

根据现场情况选配

1.3

安装辅材

/

1

包含工程所需电源电线、通信电线等


+

ZY-DL2000电缆隧道在线监测系统由各类传感器、前端就地信号采集单元、后台监控主机系统组成,可实现对隧道内的水位、气体成分、环境温湿度、井盖状态进行实时监测。水位监测装置能实现隧道内水位的自动监测、数据远程上传、异常状态报警等功能。带信号输出接口,能与排水设施联动。气体监测装置能够监测电缆通道内氧气、一氧化碳、硫化氢、甲烷或其他易燃易爆气体浓度,并上传监测数据;当监测到气体含量异常时能够自动报警。井盖监控装置能够记录井盖开闭状况,具备远程开启、本地开启、应急开启功能,并可根据多种要素组合设置权限。前端就地信号采集单元,可直接接入各网省公司、地市公司的高压电缆专业精益化管理综合平台;也可接入臻远电气有限公司的ZY-DL1000后台监控主机系统,再由ZY-DL1000后台监控主机系统接入高压电缆专业精益化管理综合平台。ZY-DL1000后台监控主机系统可以接入多条线路的监测数据,系统界面满足GB50217-2007电力工程电缆设计规范要求。前端就地信号采集单元与高压电缆专业精益化管理综合平台/后台监控主机之间可采用光纤/4G/网线等通讯手段,满足TCP/IP、RS485、61850等通信规约、协议。可依据客户要求灵活配置监测项,水位、气体成分、环境温湿度、井盖等监测项可选。


+

智能检测是国网公司规划和建设泛在电力物联网体系的重大课题,也是解决运检体系万物互联、数据共享问题的关键应用,更是设备检测大数据分析实用化的重要基础。


+

公司拥有一支专业的检测服务团队,提供专业高效的检测服务:1变电设备带电检测(局放、红外、分解物、泄露等)。2电缆带电巡检、耐压试验伴随局放试验。 服务团队目前公司检测服务团队约20人左右,均为电力专业的本专科毕业生,理论知识完备,操作经验丰富。 2019年参加国网冀北电力有限公司组织的带电检测厂商技能考核,经过现场笔试和实操等考核后,成绩优异,取得国网冀北电力有限公司出具的带电检测能力评估证明。
