热烈祝贺臻远电气新产品:ZY-PDM-C3000 电缆局放检测仪圆满落地
来源:
原创
发布时间:
2020-04-20
作者:
臻远电气

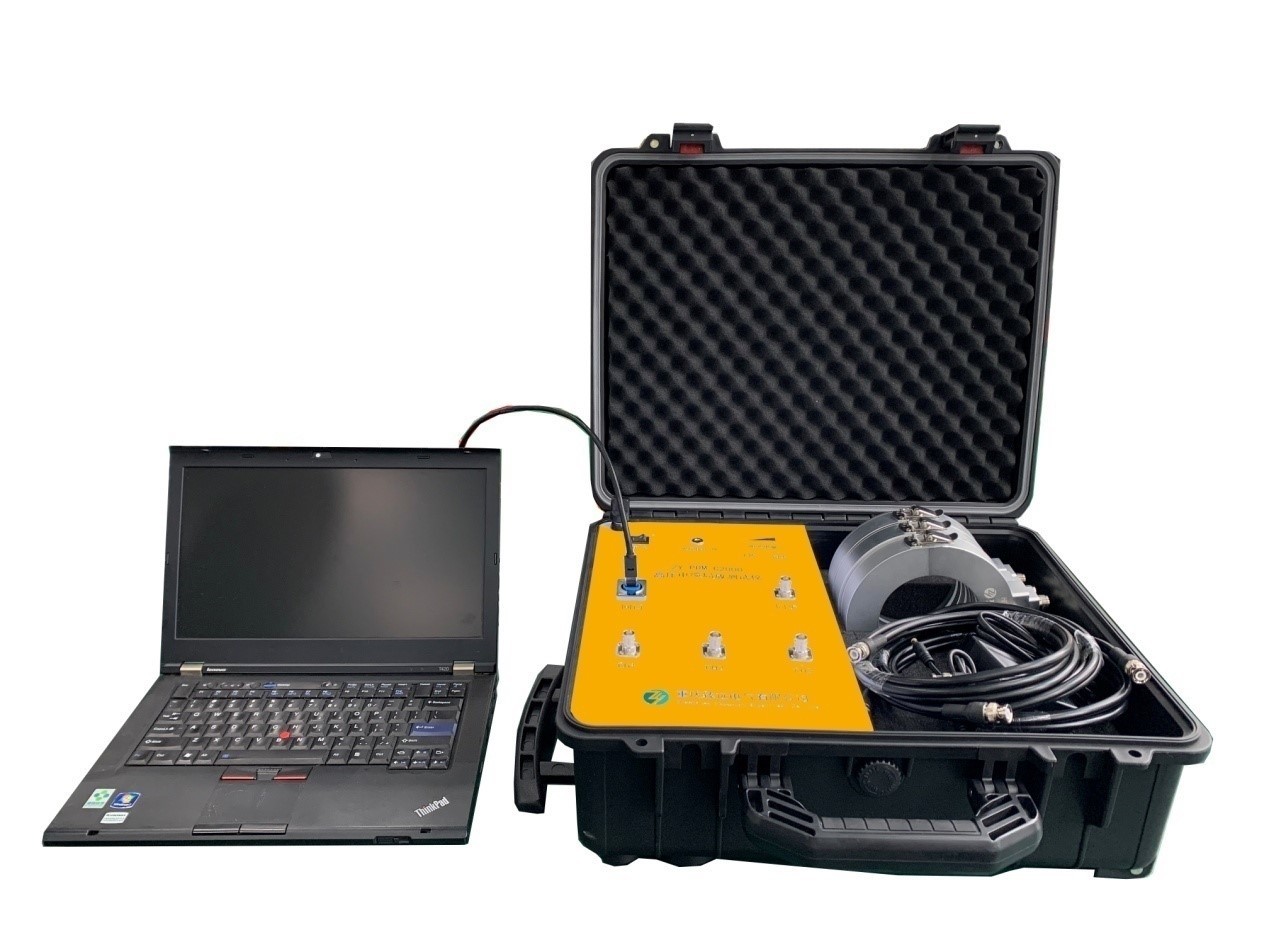

臻远电气 ZY-PDM-C3000电缆局放检测仪圆满落地

历时一年半,经过多次调试及试验,重庆臻远电气有限公司最新研发产品ZY-PDM-C3000电缆局放检测仪圆满落地。
ZY-PDM-C3000电缆局放检测仪主要用于高压电缆的局放检测,应用环境包括交接试验、预防性试验时的耐压同步局放试验,带电检测,加外接电源模块后也可作为重症监护系统使用。
系统由传感器、采集单元、后台组成。可使用高频电流传感器或者电容传感器;采集单元后后台直接可用网线、光纤、WIFI、4G组网,适用于不同的应用场合,灵活方便。
系统功能:
1 电缆在耐压试验时,可将检测单元布置于每个电缆头,监测电缆的绝缘状况,可采用自动模式和手动模式完成数据采集,数据保存后可后期分析。
2 加装电源模块后,可组成重症监护系统部署与检测点长期监测故障点的缺陷发展情况。
3 可作为带电检测仪器检测电缆局放应用于电缆局放巡检。
4 系统自带诊断系统,准确率超过80%。
系统参数:
供电 |
电池/220v电源,取电CT(选配) |
|
通讯 |
光纤、网线、4G、WIFI |
|
系统参数 |
HFCT传感器 |
内径80mm,可定制,2-20Mhz,传输阻抗大于5MA/MV |
采样率 |
100MS/S/通道,可采放电波形 |
|
通道数量 |
3(三相) |
|
ADC位数 |
12位 |
|
采样模式 |
3通道同时采样 |
|
采样工频同步 |
A/B/C相任选一相 |
|
最小测量放电量 |
5pC |
|
图谱 |
PRPS/PRPD/脉冲图 |
